板式换热器怎么清洗:详解步骤与方法
发布时间:2024-07-03 11:20浏览次数:
板式换热器因其高效的热传递性能和紧凑的结构,被广泛应用于各个行业。然而,随着使用时间的增加,换热器内部会积累污垢和沉积物,影响其传热效率和运行效果。定期清洗板式换热器是保持其高效运行的关键。本文将详细介绍板式换热器的清洗方法和步骤,帮助你了解如何正确清洗和维护这种设备。
一、为什么需要清洗板式换热器
板式换热器在运行过程中,流体中的杂质和沉淀物会在板片表面形成污垢,主要有以下几种:
水垢:水中的钙镁离子在高温下形成的沉积物。水垢是一种常见的无机污垢,主要成分是碳酸钙和碳酸镁。当水中的钙镁离子遇到高温环境时,会发生化学反应,生成不溶于水的碳酸盐,沉积在换热器的板片表面,形成坚硬的水垢层。水垢会严重影响传热效果,增加热阻,导致能耗上升。
泥沙和悬浮物:流体中的泥沙、悬浮物会在板片表面积累。泥沙和悬浮物通常来自流体的源头,如河水、地下水等未经过滤的水源。这些固体颗粒会在流体流经换热器时沉积在板片表面,形成一层厚厚的沉积物,阻碍流体流动,增加压降,降低换热效率。
生物污垢:水中的微生物繁殖,形成的生物膜。生物污垢是由水中的细菌、藻类等微生物繁殖形成的生物膜。这种生物膜不仅会增加换热器的热阻,还会对板片和密封垫片造成腐蚀,缩短设备的使用寿命。生物污垢的形成速度较快,清洗难度较大。
油脂和有机物:工业流体中的油脂和有机物沉积在板片上。油脂和有机物主要来自工业生产过程中的工艺用水和废水。这些有机污染物会在板片表面形成一层油膜,阻碍热量传递,影响换热效果。油脂和有机物的清洗需要使用专门的清洗剂和方法。
这些污垢会降低板片的传热效率,增加流体的流动阻力,严重时还会造成换热器堵塞。因此,定期清洗板式换热器,去除这些污垢是非常必要的。
二、板式换热器的清洗方法
根据板式换热器的结构和污垢类型,可以采用物理清洗和化学清洗两种方法:
2.1、物理清洗
物理清洗主要通过机械手段去除板片表面的污垢,适用于轻微污垢或不适合化学清洗的场合。
拆卸清洗:将板式换热器拆开,逐片取出板片,用刷子、清洗机或高压水枪清洗板片表面。拆卸清洗需要先将换热器从系统中拆下,然后逐一取出板片。清洗时要特别注意板片的清洗顺序和方向,避免因板片错位导致密封不良。清洗后用清水冲洗干净,检查板片和密封垫片是否完好。
高压水清洗:不拆卸换热器,通过高压水枪对板片表面进行冲洗,去除表面的泥沙和悬浮物。高压水清洗适用于流动性较好的污垢,如泥沙和悬浮物。清洗时要控制好水压,避免因水压过高损坏板片或密封垫片。
2.2、化学清洗
化学清洗通过化学药剂溶解和去除板片表面的污垢,适用于难以去除的水垢和油脂等污垢。
酸洗:使用稀盐酸或柠檬酸等酸性溶液,溶解水垢和其他无机沉积物。酸洗是去除无机沉积物最常用的方法。清洗时要控制好酸液的浓度和温度,避免对板片和密封垫片造成腐蚀。酸洗后需要用碱性溶液中和,再用清水冲洗干净。
碱洗:使用氢氧化钠或碳酸钠等碱性溶液,去除油脂和有机物。碱洗适用于去除有机污垢,如油脂和生物膜。清洗时要控制好碱液的浓度和温度,避免对板片和密封垫片造成损伤。碱洗后也需要用清水冲洗干净。
专用清洗剂:使用专门的换热器清洗剂,按照厂家说明进行清洗。这类清洗剂通常配方科学,清洗效果好,对设备腐蚀性小。专用清洗剂的选择要根据污垢类型和换热器材质来决定,确保清洗效果和设备安全。
三、板式换热器的清洗步骤
无论采用物理清洗还是化学清洗,具体的清洗步骤大致相同:
3.1、准备工作
断开电源和流体管道:在清洗前,确保板式换热器已断电,并且与之连接的所有流体管道都已关闭和排空。断开电源和管道的目的是确保清洗过程中的安全,防止意外发生。
准备工具和清洗剂:准备好所需的工具和清洗剂,如扳手、刷子、高压水枪、酸性或碱性清洗剂等。工具和清洗剂的选择要根据具体的清洗方法和污垢类型来决定。
3.2、拆卸板式换热器
松开夹紧螺栓:使用扳手或专用工具,将夹紧螺栓逐一松开。松开时要均匀操作,避免因单侧受力过大而造成板片变形。松开夹紧螺栓的过程中要特别小心,避免对换热器结构造成损伤。
拆卸活动压紧板:在螺栓完全松开后,拆卸活动压紧板。拆卸时要小心操作,避免损坏板片或密封垫片。活动压紧板的拆卸需要多人配合,确保操作安全。
逐片取出板片:逐片取出板片,并注意其顺序和方向。每取出一片板片后,可以用标记笔在板片上标记编号,以便后续安装时正确排列。板片的顺序和方向非常重要,错误的排列会导致换热器密封不良和传热效果下降。
3.3、清洗板片
物理清洗:用刷子、清洗机或高压水枪清洗板片表面,去除泥沙和悬浮物。清洗时要特别注意板片的边缘和角落,这些部位容易积累污垢。清洗后用清水冲洗干净,确保没有残留污垢。
化学清洗:将板片浸泡在酸性或碱性清洗剂中,按照说明进行清洗。清洗时间和温度要根据污垢类型和清洗剂说明来控制。清洗后用清水冲洗干净,确保没有残留化学药剂。
3.4、检查和维护
检查板片状态:清洗后检查每片板片的状态,是否有裂纹、变形或腐蚀。如有损坏的板片需要及时更换。板片的检查非常重要,损坏的板片会影响换热器的整体性能。
检查密封垫片状态:密封垫片是否完好,如有老化或损坏需要更换。密封垫片的检查和更换要特别小心,确保安装时位置准确,贴合紧密。
3.5、重新组装
板片按顺序排列:根据之前记录的板片编号,按顺序排列板片,确保每片板片的方向和顺序正确。板片的排列顺序
和方向非常重要,错误的排列会导致换热器密封不良和传热效果下降。
安装密封垫片:在每片板片上安装密封垫片,确保垫片位置准确、贴合紧密。密封垫片的安装要特别小心,确保每片垫片的方向和位置正确。
安装活动压紧板:将活动压紧板安装回原位,使用扳手均匀紧固夹紧螺栓,确保板片和密封垫片牢固固定。紧固螺栓时要均匀操作,避免因单侧受力过大而造成板片变形。
检查密封性:重新组装后,对板式换热器进行密封性检查,进行压力测试,确保没有泄漏。密封性检查和压力测试是保证换热器正常运行的关键步骤。
一、为什么需要清洗板式换热器
板式换热器在运行过程中,流体中的杂质和沉淀物会在板片表面形成污垢,主要有以下几种:
水垢:水中的钙镁离子在高温下形成的沉积物。水垢是一种常见的无机污垢,主要成分是碳酸钙和碳酸镁。当水中的钙镁离子遇到高温环境时,会发生化学反应,生成不溶于水的碳酸盐,沉积在换热器的板片表面,形成坚硬的水垢层。水垢会严重影响传热效果,增加热阻,导致能耗上升。
泥沙和悬浮物:流体中的泥沙、悬浮物会在板片表面积累。泥沙和悬浮物通常来自流体的源头,如河水、地下水等未经过滤的水源。这些固体颗粒会在流体流经换热器时沉积在板片表面,形成一层厚厚的沉积物,阻碍流体流动,增加压降,降低换热效率。
生物污垢:水中的微生物繁殖,形成的生物膜。生物污垢是由水中的细菌、藻类等微生物繁殖形成的生物膜。这种生物膜不仅会增加换热器的热阻,还会对板片和密封垫片造成腐蚀,缩短设备的使用寿命。生物污垢的形成速度较快,清洗难度较大。
油脂和有机物:工业流体中的油脂和有机物沉积在板片上。油脂和有机物主要来自工业生产过程中的工艺用水和废水。这些有机污染物会在板片表面形成一层油膜,阻碍热量传递,影响换热效果。油脂和有机物的清洗需要使用专门的清洗剂和方法。
这些污垢会降低板片的传热效率,增加流体的流动阻力,严重时还会造成换热器堵塞。因此,定期清洗板式换热器,去除这些污垢是非常必要的。
二、板式换热器的清洗方法
根据板式换热器的结构和污垢类型,可以采用物理清洗和化学清洗两种方法:
2.1、物理清洗
物理清洗主要通过机械手段去除板片表面的污垢,适用于轻微污垢或不适合化学清洗的场合。
拆卸清洗:将板式换热器拆开,逐片取出板片,用刷子、清洗机或高压水枪清洗板片表面。拆卸清洗需要先将换热器从系统中拆下,然后逐一取出板片。清洗时要特别注意板片的清洗顺序和方向,避免因板片错位导致密封不良。清洗后用清水冲洗干净,检查板片和密封垫片是否完好。
高压水清洗:不拆卸换热器,通过高压水枪对板片表面进行冲洗,去除表面的泥沙和悬浮物。高压水清洗适用于流动性较好的污垢,如泥沙和悬浮物。清洗时要控制好水压,避免因水压过高损坏板片或密封垫片。
2.2、化学清洗
化学清洗通过化学药剂溶解和去除板片表面的污垢,适用于难以去除的水垢和油脂等污垢。
酸洗:使用稀盐酸或柠檬酸等酸性溶液,溶解水垢和其他无机沉积物。酸洗是去除无机沉积物最常用的方法。清洗时要控制好酸液的浓度和温度,避免对板片和密封垫片造成腐蚀。酸洗后需要用碱性溶液中和,再用清水冲洗干净。
碱洗:使用氢氧化钠或碳酸钠等碱性溶液,去除油脂和有机物。碱洗适用于去除有机污垢,如油脂和生物膜。清洗时要控制好碱液的浓度和温度,避免对板片和密封垫片造成损伤。碱洗后也需要用清水冲洗干净。
专用清洗剂:使用专门的换热器清洗剂,按照厂家说明进行清洗。这类清洗剂通常配方科学,清洗效果好,对设备腐蚀性小。专用清洗剂的选择要根据污垢类型和换热器材质来决定,确保清洗效果和设备安全。

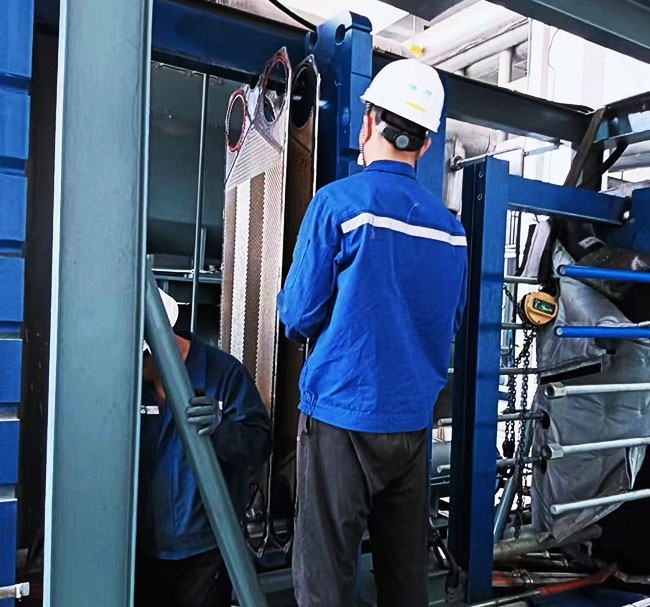

![](/uploads/allimg/240703/2-240F3112130556.jpg)
三、板式换热器的清洗步骤
无论采用物理清洗还是化学清洗,具体的清洗步骤大致相同:
3.1、准备工作
断开电源和流体管道:在清洗前,确保板式换热器已断电,并且与之连接的所有流体管道都已关闭和排空。断开电源和管道的目的是确保清洗过程中的安全,防止意外发生。
准备工具和清洗剂:准备好所需的工具和清洗剂,如扳手、刷子、高压水枪、酸性或碱性清洗剂等。工具和清洗剂的选择要根据具体的清洗方法和污垢类型来决定。
3.2、拆卸板式换热器
松开夹紧螺栓:使用扳手或专用工具,将夹紧螺栓逐一松开。松开时要均匀操作,避免因单侧受力过大而造成板片变形。松开夹紧螺栓的过程中要特别小心,避免对换热器结构造成损伤。
拆卸活动压紧板:在螺栓完全松开后,拆卸活动压紧板。拆卸时要小心操作,避免损坏板片或密封垫片。活动压紧板的拆卸需要多人配合,确保操作安全。
逐片取出板片:逐片取出板片,并注意其顺序和方向。每取出一片板片后,可以用标记笔在板片上标记编号,以便后续安装时正确排列。板片的顺序和方向非常重要,错误的排列会导致换热器密封不良和传热效果下降。
3.3、清洗板片
物理清洗:用刷子、清洗机或高压水枪清洗板片表面,去除泥沙和悬浮物。清洗时要特别注意板片的边缘和角落,这些部位容易积累污垢。清洗后用清水冲洗干净,确保没有残留污垢。
化学清洗:将板片浸泡在酸性或碱性清洗剂中,按照说明进行清洗。清洗时间和温度要根据污垢类型和清洗剂说明来控制。清洗后用清水冲洗干净,确保没有残留化学药剂。
3.4、检查和维护
检查板片状态:清洗后检查每片板片的状态,是否有裂纹、变形或腐蚀。如有损坏的板片需要及时更换。板片的检查非常重要,损坏的板片会影响换热器的整体性能。
检查密封垫片状态:密封垫片是否完好,如有老化或损坏需要更换。密封垫片的检查和更换要特别小心,确保安装时位置准确,贴合紧密。
3.5、重新组装
板片按顺序排列:根据之前记录的板片编号,按顺序排列板片,确保每片板片的方向和顺序正确。板片的排列顺序
和方向非常重要,错误的排列会导致换热器密封不良和传热效果下降。
安装密封垫片:在每片板片上安装密封垫片,确保垫片位置准确、贴合紧密。密封垫片的安装要特别小心,确保每片垫片的方向和位置正确。
安装活动压紧板:将活动压紧板安装回原位,使用扳手均匀紧固夹紧螺栓,确保板片和密封垫片牢固固定。紧固螺栓时要均匀操作,避免因单侧受力过大而造成板片变形。
检查密封性:重新组装后,对板式换热器进行密封性检查,进行压力测试,确保没有泄漏。密封性检查和压力测试是保证换热器正常运行的关键步骤。
