深入解析板式换热器的结构组成:功能揭秘
发布时间:2024-07-03 11:19浏览次数:
板式换热器因其高效的传热性能和灵活的结构设计,在多个工业领域中得到了广泛应用。了解其结构组成,对于更好地利用和维护这一设备至关重要。本文将详细解析板式换热器的各个组成部分及其功能,帮助你全面掌握这一重要设备的基本构造。
一、板式换热器的基本组成
板式换热器主要由以下几个部分组成:板片、密封垫片、固定压紧板、活动压紧板、夹紧螺栓、上导杆、下导杆和后立柱。每一个部分都有其特定的功能和作用,以下将逐一详细介绍。
二、板片和密封垫片

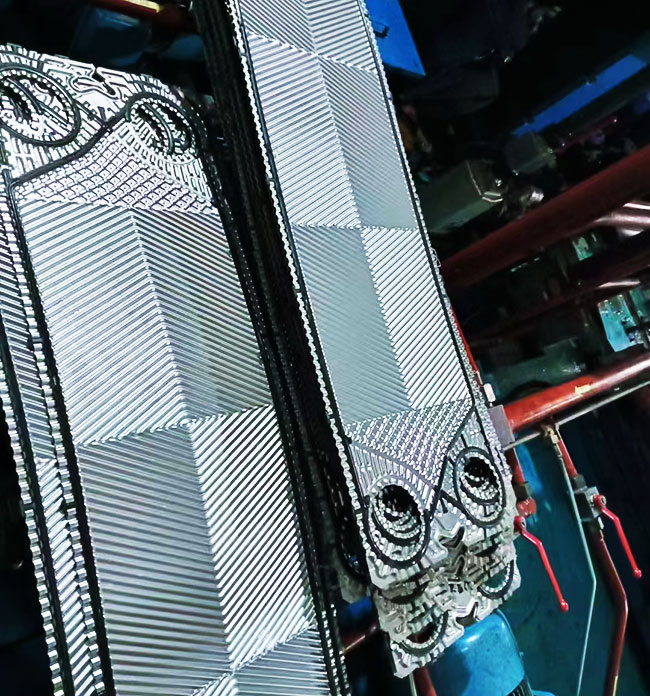

1.1. 板片
功能:板片是板式换热器的核心部分,负责热量的传递。每片板片上都有复杂的波纹结构,这种设计不仅增加了传热面积,还能增强流体的湍流效果,提高传热效率。
材质:常用材质有不锈钢、钛合金和哈氏合金等,选择合适的材质能有效防止腐蚀和结垢。
1.2. 密封垫片
功能:密封垫片安装在板片的周边,确保流体在板片之间正确流动,并防止泄漏。密封垫片的设计和材料选择对换热器的密封性和使用寿命有重要影响。
材质:常见材料有橡胶、氟橡胶和硅橡胶,具体选择取决于流体的化学性质和工作温度。
三、固定压紧板
功能:固定压紧板安装在换热器的一端,通过夹紧螺栓与活动压紧板共同作用,压紧板片和密封垫片,确保整个换热器的紧密性和稳定性。
材质:通常采用碳钢或不锈钢制造,以保证其强度和耐腐蚀性。
四、活动压紧板
功能:活动压紧板安装在换热器的另一端,可以移动以方便板片的拆卸和安装。它通过夹紧螺栓与固定压紧板配合,调节换热器的压紧程度。
材质:与固定压紧板相同,通常采用碳钢或不锈钢。
五、夹紧螺栓
功能:夹紧螺栓穿过固定压紧板和活动压紧板,将它们紧固在一起,确保板片和密封垫片在高压下不会发生位移或泄漏。
材质:高强度钢材,经过防腐处理,确保在恶劣环境下也能可靠工作。
六、上导杆和下导杆
6.1上导杆
功能:上导杆用于支撑和导向板片及活动压紧板,确保板片在安装和拆卸时保持平行和对齐。
材质:通常为不锈钢或碳钢,以保证其强度和耐腐蚀性。
6.2.下导杆
功能:下导杆与上导杆配合,支撑整个换热器的重量,并保证板片的正确位置和排列。
材质:与上导杆相同,通常采用不锈钢或碳钢。
七、后立柱
功能:后立柱位于换热器的后部,支撑上导杆和下导杆,提供整个换热器的结构稳定性。它也是安装和维护时的重要支撑点。
材质:通常采用碳钢或不锈钢,确保其强度和耐久性。
八、总结
板式换热器因其高效、紧凑和灵活的设计,被广泛应用于多个行业。了解其结构组成和工作原理,不仅有助于正确选择和使用板式换热器,还能在维护和故障排除时提供重要参考。
