提升换热效率：全面解析板式换热器故障诊断
发布时间：2024-08-02 09:34浏览次数：
一、板式换热器是否需要定期维护
板式换热器作为热工程中的重要组成部分，其故障可能对生产过程造成严重影响。了解并采取有效的故障诊断与解决方案是确保设备稳定运行的必要手段。通过定期维护和检查，可以最大程度地降低故障发生的概率，提高设备的可靠性和使用寿命。
二、漏液问题
2.1 故障表现
漏液是板式换热器常见的故障，其表现主要包括两个方面：
2.1.1 介质泄漏
当板式换热器介质一侧发生漏液时，可能导致工作介质泄漏到另一侧，这会对生产过程造成严重影响。
2.1.2 冷却水侧漏水
在板式换热器冷却水侧，漏水问题可能表现为水分布不均匀、水压下降，甚至在设备底部发现明显的水渍。
2.2 可能原因
2.2.1 密封垫片老化
密封垫片是板式换热器关键的密封元件，长时间运行后可能因为受介质侵蚀或温度变化而老化，失去原有的弹性和密封性能。
2.2.2 松动螺栓
板束由一系列螺栓连接，如果螺栓松动，板片之间的间隙就会增大，从而导致漏液问题。
2.2.3 板片变形或腐蚀
在特殊工况下，板片可能会因介质的腐蚀或高温高压的作用而发生变形，从而破坏原有的密封状态，引起漏液。
2.3 解决方案
2.3.1 密封垫片更换
定期检查密封垫片的状态，发现老化或磨损时及时更换，确保垫片保持压缩弹性。
2.3.2 螺栓检紧
定期检查并紧固连接板束的螺栓，确保板束结构紧密，防止螺栓松动引起漏液。
2.3.3 板片维护
定期检查板片的腐蚀状况，根据需要进行维护或更换，确保板片在高温、腐蚀性介质中的稳定性。
2.4 预防措施
2.4.1 选用耐腐蚀材料
在设计阶段选择耐腐蚀性能强的板片材料，降低因介质腐蚀而引起漏液的风险。
2.4.2 定期检测
建立定期检测制度，通过非损检测手段，如超声波检测，监测板片和连接部位的健康状态，提前发现问题。
三、结垢和污垢问题
3.1 故障表现
结垢和污垢是板式换热器常见的故障，其主要表现为板片表面和流道内部的覆盖物质，影响了热交换效率。
3.1.1 效率降低
由于结垢和污垢的积聚，板片表面的热传导能力降低，导致热交换效率下降，影响设备的正常工作。
3.1.2 流体流动不畅
结垢和污垢的形成使得流体在板间流动受阻，增大了流体的流动阻力，导致流体流动不畅，影响了换热器的正常运行。
3.2 可能原因
3.2.1 水质问题
水中的溶解固体和悬浮颗粒物质会在板片表面沉淀和附着，逐渐形成结垢和污垢。
3.2.2 高温和高浓度介质
在高温和高浓度介质的作用下，介质中的溶解物质容易沉淀在板片表面，形成结垢和污垢。
3.2.3 流体不均匀流动
流体在流道中不均匀流动，导致流体在一些局部停滞，使得悬浮颗粒物质更容易沉淀。
3.3 解决方案

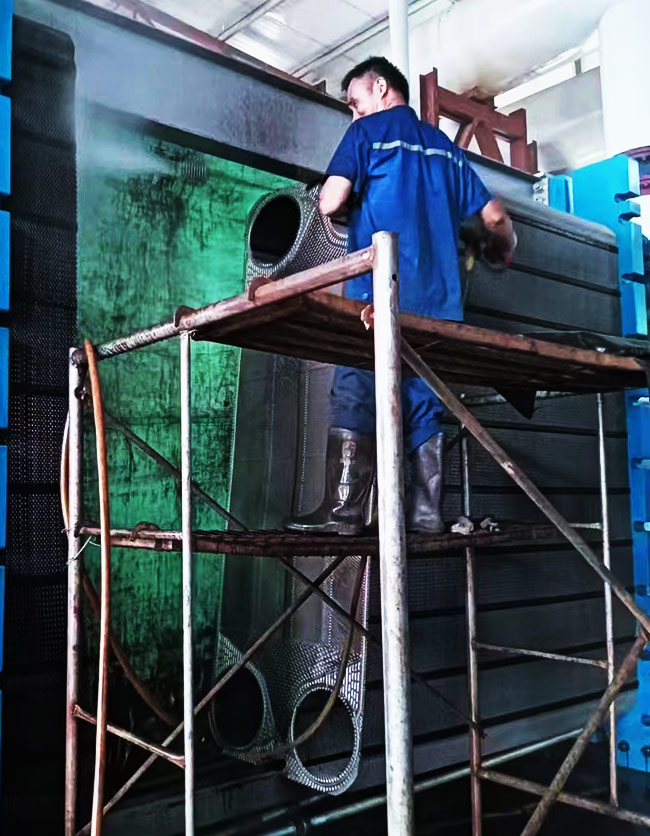

3.3.1 定期清洗
定期对板片进行清洗是防止结垢和污垢问题的有效手段，清洗过程中可以采用适当的清洗剂，彻底清除板片表面的沉积物。
3.3.2 水质处理
对进入板式换热器的水质进行处理，包括软化水、过滤等，降低水中固体颗粒物质的含量，减少结垢和污垢的形成。
3.3.3 控制介质温度和浓度
合理控制介质的温度和浓度，防止介质中的固体物质沉淀，减缓结垢和污垢的生成速度。
3.4 预防措施
3.4.1 定期检测水质
建立定期检测水质的制度，通过水质监测，及时了解水中固体颗粒物质的含量，采取相应的处理措施。
3.4.2 清洗系统
在换热器系统运行中，通过定期清洗系统，防止结垢和污垢的积累，保持设备的高效运行。
四、腐蚀问题
4.1 故障表现
腐蚀是板式换热器常见的故障，其主要表现为板片和流道的金属表面受到介质腐蚀，严重时可导致设备结构的破坏。
4.1.1 表面失光
腐蚀造成板片表面失去光泽，呈现锈蚀或斑点，直接影响了板片的热传导性能。
4.1.2 金属层剥落
腐蚀引起金属层的剥落，降低了板片的结构强度，甚至可能导致金属片的脱落。
4.2 可能原因
4.2.1 介质成分
介质中存在腐蚀性物质，如酸、碱等，直接与金属表面发生化学反应导致金属腐蚀。
4.2.2 温度和压力
高温和高压环境下，金属容易发生腐蚀，特别是在腐蚀性介质存在的条件下，腐蚀速度更快。
4.2.3 板片材质选择
不同的板片材质对腐蚀的抵抗能力不同，选择不当容易导致腐蚀问题。
4.3 解决方案
4.3.1 材料选择
选择抗腐蚀性能强的板片材料，如不锈钢、镍基合金等，以提高板片对腐蚀的抵抗能力。
4.3.2 防腐蚀涂层
在板片表面涂覆抗腐蚀的保护层，形成一层保护膜，减缓介质对板片的侵蚀。
4.3.3 控制介质条件
合理控制介质的温度和压力，减少介质对金属的腐蚀性影响。
4.4 预防措施
4.4.1 定期检测介质
建立定期检测介质腐蚀性的制度，通过监测介质成分，及时发现腐蚀问题。
4.4.2 条件监控系统
建立腐蚀条件监控系统，实时监测介质温度、压力等参数，及时采取措施防止腐蚀。
4.4.3 定期维护
定期对板式换热器进行维护，清理板片表面，修复腐蚀部位，确保设备长期安全运行。
