揭秘板式换热器:结构材料的选择与要求
发布时间:2024-07-08 12:19浏览次数:
板式换热器凭借其高效的热传递性能和灵活的设计,广泛应用于多个工业领域。然而,选择合适的结构材料至关重要,这不仅影响到换热器的性能,还关系到其使用寿命和安全性。本文将详细探讨板式换热器的结构材料要求,帮助你了解如何选择合适的材料以满足不同工况的需求。

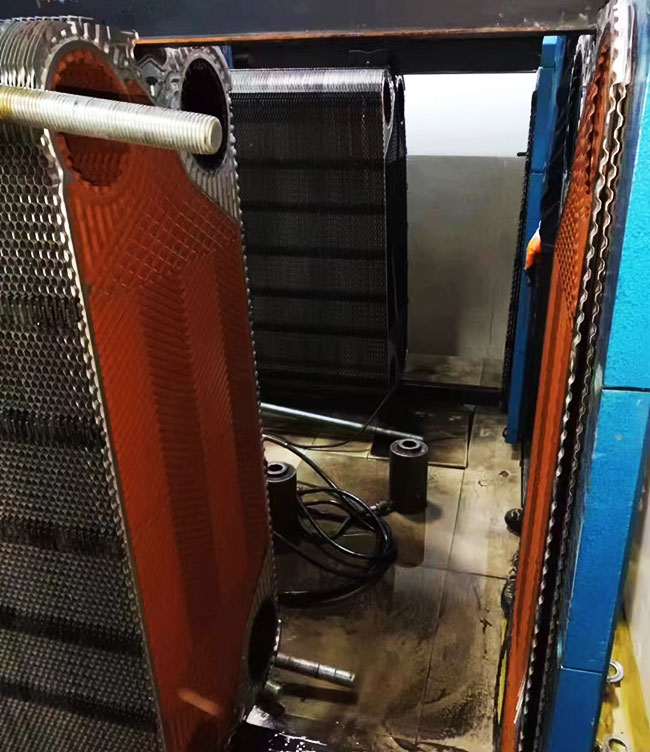

一、板式换热器的基本结构
板式换热器主要由板片、密封垫片、固定压紧板、活动压紧板、夹紧螺栓、上导杆、下导杆和后立柱组成。每一个组成部分都有其特定的材料选择要求,以下将逐一详细介绍。
二、板片材料选择
2.1、不锈钢
常见类型:304、316、316L不锈钢
优点:优异的耐腐蚀性和机械强度,适用于大多数中性和弱酸碱介质。
应用:广泛用于食品加工、制药、HVAC等领域。
2.2、钛合金
优点:极强的耐腐蚀性,尤其适用于含有氯离子或其他强腐蚀性介质的工艺流体。
应用:海水淡化、化工和石油化工行业。
2.3、哈氏合金
优点:优异的抗高温和高浓度腐蚀性能,能够抵抗多种酸和碱的腐蚀。
应用:处理高温、高浓度腐蚀性介质的场合,如化工和冶金行业。
三、密封垫片材料选择
3.1、丁腈橡胶
优点:良好的耐油性和耐磨性,适用于中低温环境。
应用:石油、天然气等行业。
3.2、乙丙橡胶
优点:优异的耐热性、耐臭氧性和耐老化性,适用于高温和强酸碱介质。
应用:化工、食品加工等领域。
3.3、氟橡胶
优点:极好的耐高温和耐化学性,适用于高温和强腐蚀性介质。
应用:化工、制药等行业。
3.4、聚四氟乙烯
优点:极好的耐高温和耐化学性,适用于几乎所有化学介质。
应用:化工、医药和食品工业。
四、固定压紧板和活动压紧板材料选择
常用材料:碳钢、不锈钢
选择依据:根据工况选择不同的材料,以保证其强度和耐腐蚀性。碳钢常用于一般工况,而不锈钢适用于腐蚀性较强的环境。
五、夹紧螺栓材料选择
常用材料:高强度钢材
选择依据:螺栓材料需要具有高强度和耐腐蚀性,通常经过特殊的防腐处理,以确保其在恶劣环境中的可靠性和寿命。
六、上导杆和下导杆材料选择
常用材料:不锈钢、碳钢
选择依据:导杆材料需具备足够的强度和耐腐蚀性,以支撑和导向板片及活动压紧板。根据具体工况选择不锈钢或碳钢。
七、后立柱材料选择
常用材料:碳钢、不锈钢
选择依据:后立柱材料需保证结构稳定性和耐腐蚀性,通常选用碳钢或不锈钢以满足不同的工况需求。
八、材料选择的注意事项
8.1. 耐腐蚀性
介质特性分析:在选择材料时,必须详细分析流体介质的化学成分,尤其是腐蚀性介质。
材料适配性:选择适合介质特性的材料,避免因腐蚀导致设备故障。
8.2. 热传导性能
传热系数优化:选择传热性能好的材料和设计,提高设备的整体传热效率。
结构设计优化:合理的波纹设计可以增强流体湍流,进一步提升传热性能。
8.3. 密封性能
材料匹配:根据工作温度和介质,选择合适的密封垫片材料,确保设备的密封性能。
安装工艺:确保密封垫片的正确安装和紧固,避免泄漏问题。
8.4. 耐温耐压性能
温度范围:选择能在工作环境温度范围内稳定工作的材料。
压力等级:根据工作压力,选择合适的板片和垫片材料,确保设备在高压下的安全性。
8.5. 维护便利性
拆装便捷:选择易于拆卸和清洗的结构设计,降低维护成本和停机时间。
备件供应:考虑备件的可得性,选择有稳定供应链的品牌和型号,确保长期使用中的维护需求。
