板式换热器：细节解读与深度分析

一、板式换热器的构成与功能

板式换热器是由一系列薄而平整的板片组合而成，这些板片排列整齐，通过垫片进行密封，形成流道供热量交换。

1. 换热板
设计：通常由不锈钢、钛或其他耐高温、耐腐蚀材料制成。板片以波纹形状设计，不仅增强结构强度，还能促进流体的湍流，从而提高热交换效率。

流道形成：当板片夹紧在一起时，波纹交错形成狭窄的流道，让不同温度的流体能够交错流过，实现热量转移。

2. 垫片
密封作用：垫片围绕每个板片的边缘，确保流体不会相互混合或外泄。

材质选择：垫片的材质根据操作的最高温度和化学腐蚀性来选定，常见材料包括NBR(丁腈橡胶)、EPDM(三元乙丙橡胶)和FPM(氟橡胶)。

3. 夹紧板
压紧功能：夹紧板位于换热板的最外侧，通过紧固螺栓施加压力，保持板片和垫片的密封状态。

材料与设计：夹紧板材料需要有足够的强度以承受压力，同时也需要防腐蚀性，因此通常会选择与换热板相同或类似的材料。

4. 导流板
流体引导：导流板位于换热器的顶部和底部，作用是引导流体进入并均匀分布到每个板片间的流道。

5. 支撑柱
结构支撑：支撑柱固定在夹紧板之间，帮助维持换热器整体的稳定性和板片间的确定间隔。

6. 紧固螺栓
结构调整：紧固螺栓用于调整夹紧板的压力，从而影响板片间的间隔和整体的换热效率。


二、板式换热器的详细工作原理

热交换过程
两种不同温度的流体，一个为热流体，另一个为冷流体，通过各自独立的入口进入换热器。

热流体和冷流体在换热板形成的流道中流动，由于板片之间的距离非常近，流体之间能有效地进行热量交换。

波纹板片增加流体流动时的湍流程度，进一步提高热交换效率，并且能够减少结垢。

维护与清洗
定期检查垫片和紧固螺栓，确保换热器运行有效性和安全性。

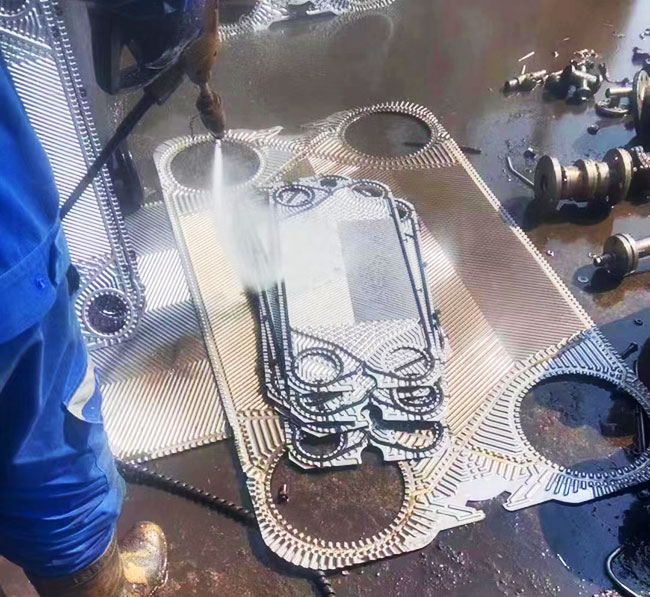

清洗流道，由于板式换热器可以拆卸，方便定期清洗，以保持最佳性能。

三、总结

板式换热器通过其高度优化的设计，在保证高效热交换的同时，也易于维护和操作。其每个组件都经过精心设计，共同确保了设备的可靠性和长期的性能。
