板式换热器作为热交换系统的核心设备，以其高效的热传递性能、经济的空间占用以及可靠的运行稳定性，在现代工业领域中扮演着至关重要的角色。本篇文章将深入剖析板式换热器的各个组件，详细介绍它们的构造、功能以及对应材料的选择标准。

1、板片的精密设计

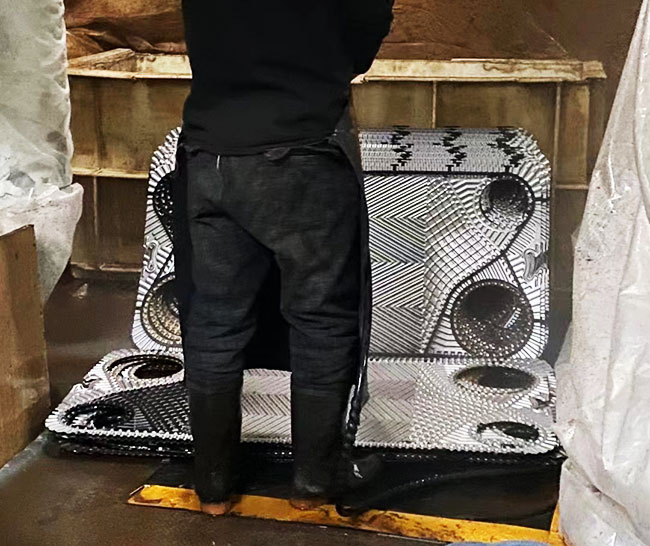

板式换热器的板片多采用高导热性能的金属材料，如不锈钢、钛合金或铜合金，因其需在保持强度的同时具备优越的传热能力。板片的厚度常在0.5mm到0.8mm之间，以确保既有足够的强度也不至于增加过多的热阻。表面波纹的设计是板片设计的精髓所在，其不仅能增加板片之间的紊流效应，加速热量传递，还能增强板片本身的结构稳定性。波纹的型式多种多样，如矩形、菱形或梯形等，每种型式都有其特定的流动和传热特性，这些都需要根据具体应用场景来精心选择和计算。此外，板片的边缘会设计有密封槽，用于放置密封垫圈，确保流体不会在板片间泄漏。

2、密封垫圈的材质与性能

密封垫圈是保障板式换热器不发生泄漏的关键组件，其材料的选择需考虑到耐温、耐压和抗化学腐蚀的特性。在非常规的化学过程或高温操作中，可能需要使用到特殊的合成橡胶或氟橡胶。垫圈的设计也非常重要，必须确保在板片装配的过程中能够达到均匀的压缩，以避免泄漏并减少磨损。此外，垫圈的安装通常需要便于拆卸，以方便换热器的维护和清洗。

3、夹紧装置的结构强度

夹紧装置包括夹紧板、螺栓和螺母，它们合力保持换热器内部所有板片的压紧状态。夹紧板一般由厚钢材制成，其尺寸和厚度取决于换热器的规模及工作压力，需要能够承受因流体流动产生的压力。螺栓和螺母则需要有足够的拉伸强度以及良好的耐腐蚀性，它们通常会经过热处理和表面涂层处理，以保证在恶劣工作环境中的长期性能。

4、支架的稳定作用

支架是维持板式换热器完整架构的骨架，其设计需要充分考虑到换热器的尺寸、重量和安装方式。支架的材料一般选择强度高、耐腐蚀的碳钢或不锈钢，并且会根据环境条件做适当的表面处理，如喷涂或镀锌。支架的设计不仅需要考虑到承重的需求，还应当考虑到维护时对换热器的可访问性。

5、进出口管的精确匹配

进出口管是连接换热器与外部管路的关键接口，其设计需保证流体进出畅通无阻，且无额外压力损失。通常其材质与板片相同或兼容，以避免因为材料不匹配带来的腐蚀问题。接管的尺寸和形状设计需满足系统流量要求，同时便于与外部系统的连接。此外，还要确保接管与板片之间的连接处无泄漏，保持系统的密封性。

6、紧固件的可靠性要求

紧固件包括螺栓、螺母和紧固板，它们必须具有高强度和良好的耐腐蚀性能。在选择紧固件时，还需要考虑其与换热器工作介质的相容性，以及可能的热膨胀。这些紧固件在换热器长时间运行过程中可能会逐渐松弛，因此需要定期检查和拧紧，保证换热器的密封性不受影响。

7、控制系统与监测装置的智能化集成

随着工业自动化技术的发展，越来越多的换热器开始集成智能化的监控设备，如温度传感器、压力传感器和流量计等。这些装置可以实时监控换热器的运行状态，并通过控制系统进行调节，以维持热交换过程的最优化。智能化监控系统的使用，不仅提高了换热器的运行效率和可靠性，还减少了人力在监控和维护上的需求。

通过对板式换热器各个组件的详细解析，我们可以清晰了解到每个部件的结构、功能以及材料选择的重要性。板式换热器的高效运作是基于这些组件精准的配合和高标准的制造工艺，以及在运行过程中对它们的周到维护。只有全面理解每个组件的设计原理和操作要求，才能确保换热器系统的长期稳定性和高效能量转换。
