一、板式换热器主要组成部件

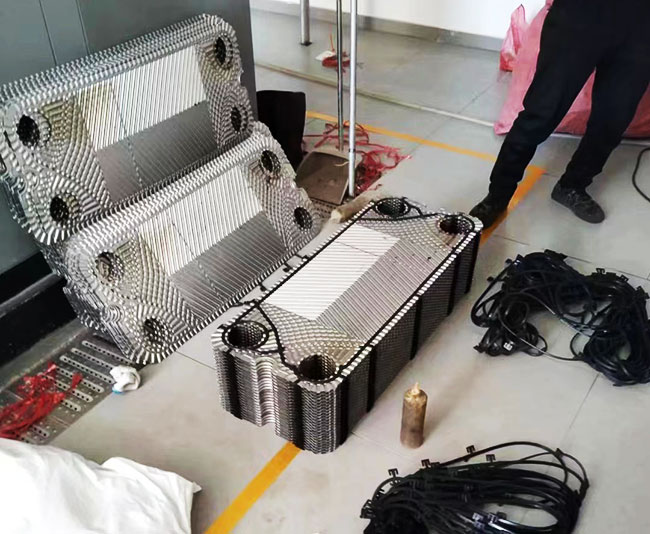

1.1 板片

板片是板式换热器的核心组件，它们是热量传递的关键元素。通常采用薄而坚固的金属材料，如不锈钢、钛合金或镍合金制成。板片上通常有许多蜂窝状或波纹状的结构，可以增加热量传递面积并改善流体的湍流状态。

1.2 密封件

密封件用于防止不同流体之间的串漏，确保换热器的正常运行。常见的密封件包括垫片和O型圈。它们通常采用耐腐蚀、耐高温的弹性材料制成，如橡胶、氟橡胶或聚四氟乙烯（PTFE）。

1.3 夹持器和压紧装置

夹持器和压紧装置用于固定和夹紧板片，确保其紧密堆叠并保持适当的接触压力。夹持器通常由钢制成，具有良好的强度和刚度，以确保板片堆叠的稳定性。

1.4 进出口管道

进出口管道是与板式换热器连接的通道，用于引入和排出流体。它们通常位于换热器的两侧，并与板片间隔形成流体流动通道。进出口管道的设计和尺寸需根据具体应用的需求进行合理确定。


二、产品特点

2.1 大换热面积

板式换热器的设计使得板片能够紧密堆叠，并形成复杂的流体流动通道。这种设计使得换热器的有效换热面积相对较大，能够实现高效的热量传递和优化的能量利用。

2.2 灵活的设计和可扩展性

板式换热器的构造使得它具有灵活的设计能力，可以根据应用的特定需求进行定制。可以通过增加或减少板片数量来调整换热器的传热面积，以满足不同的热负荷需求。此外，还可以根据需要选择不同的板片间隔和通道宽度，以适应不同的流体流动和换热要求。

2.3 优异的换热效率

由于板片的特殊结构和流体流动的优化设计，板式换热器具有出色的换热效率。板片上的波纹结构可以增加流体的湍流程度，从而增加了传热系数，提高了换热器的热传导能力。这使得板式换热器在相对较小的体积下，能够实现出色的换热效果。

2.4 易于清洁和维护

板式换热器的构造使得它具有较好的清洁和维护性能。板片堆叠结构便于拆卸和清洗，可以有效地清除结垢和污垢，保持换热器的高效运行。此外，如果需要更换或维修部件，也相对容易进行操作。
