深入理解板式换热器的结构原理与配件协作
发布时间：2024-08-07 11:44浏览次数：
板式换热器作为现代工业中不可或缺的重要设备，在传热过程中起着至关重要的作用。通过这篇文章，我们将深入探讨板式换热器的结构原理，详细解释各个配件如何协调工作，从而实现高效的热量传递。
1. 什么是板式换热器？
板式换热器是一种通过将热流体和冷流体隔离开来进行热交换的设备。这种设备在工业和日常生活中都有广泛应用，比如暖通空调系统、食品加工、制药和化工行业。相比传统的管壳式换热器，板式换热器有以下几个显著优点：换热效率高、结构紧凑、易于维护和清洗。

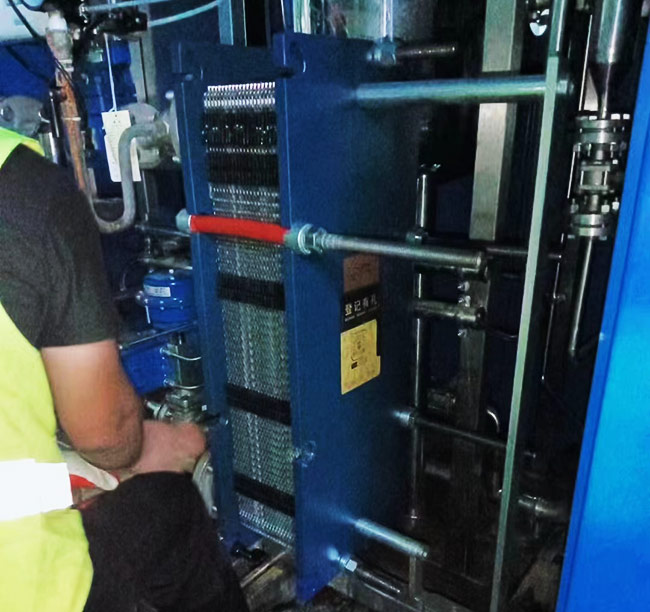

2. 板式换热器的基本结构
一个标准的板式换热器由多个关键零部件组成，每个部分在整个换热过程中都发挥着独特且不可替代的作用。下面是对这些主要配件的详细解析：
2.1 换热板片
换热板片是板式换热器的核心元件，它们通常由高导热性和耐腐蚀性的金属材料制成，如不锈钢、钛合金等。板片的表面经过精密的冲压成形，形成波纹图案。这个波纹设计不仅增加了换热面积，还通过引导流体产生湍流，从而显著提高了传热效率。
材质选择：不锈钢和钛合金等材料由于其良好的导热性和耐腐蚀性而被广泛使用。在某些特殊应用中，甚至会使用特殊合金材料以应对极端工况。
表面处理：板片表面的波纹图案是通过精密的冲压工艺实现的。波纹的形状和深度会直接影响流体的流动状态和传热效率。
2.2 密封垫片
密封垫片位于每两块换热板片之间，其主要功能是防止流体发生混流。垫片通常由橡胶、氟橡胶等弹性材料制成，这些材料具有优异的耐高温和耐腐蚀性能。
材料选择：常用的垫片材料包括NBR（丁腈橡胶）、EPDM（乙丙橡胶）和氟橡胶（FKM），不同材料适用于不同的工况和流体类型。
形状设计：垫片的设计不仅要考虑密封性能，还需要确保在高温高压条件下的稳定性。通常，垫片会设计成带有多个凸起和凹陷的形状，以增强密封效果。
2.3 夹紧螺栓
夹紧螺栓用于固定和压紧换热板片和密封垫片，确保整个换热器的结构稳定。通过调节夹紧螺栓的松紧度，可以实现对板片间隙的精确控制，进而影响换热器的传热性能。
螺栓材质：高强度碳钢或不锈钢是常见的选择，以保证在长期使用中的可靠性。
力矩控制：在安装和维护过程中，螺栓的拧紧力矩需要严格控制，以确保密封垫片的最佳压缩状态。
2.4 框架
框架是换热器的支撑结构，通常由碳钢或不锈钢制成。框架包括前压板、后支撑板和侧梁等部分，共同构成了换热器的外部结构，提供必要的机械强度和稳定性。
结构设计：框架的设计需要考虑换热器在各种工况下的受力情况，确保其在高压高温条件下的稳定性。
表面处理：为了增强耐腐蚀性能，框架通常会进行喷涂或镀锌处理。
2.5 流道
流道是指热流体和冷流体在换热器内部的流通路径。换热板片上的波纹设计不仅增加了换热面积，还形成了复杂的流道结构，使流体在流经过程中产生湍流，提高了传热效率。
流动形式：常见的流动形式包括逆流、并流和交叉流，不同的流动形式会影响换热效率和压降。
湍流增强：波纹设计不仅增加了传热面积，还促进了流体的湍流，使得换热效率大大提高。
3. 各配件的协同工作原理
3.1 换热过程
热流体和冷流体在换热器内的不同流道中流动，通过换热板片进行热量交换。热流体将热量传递给板片，板片再将热量传递给冷流体。由于板片表面经过特殊设计，流体在流经过程中产生湍流，显著提高了传热效率。
传热机制：热量通过导热和对流两种机制从热流体传递到冷流体。导热过程发生在板片内部，而对流过程则发生在流体与板片表面之间。
高效传热：板片的波纹设计不仅增加了换热面积，还使流体在流经过程中多次改变流动方向，形成复杂的湍流，提高了传热效率。
3.2 密封和固定
密封垫片和夹紧螺栓的配合使用，确保了换热板片之间的严密接触，防止流体混流。密封垫片的弹性材料可以在高温高压环境下保持良好的密封性能，而夹紧螺栓则提供了必要的机械压力，保证了整个换热器的密封性和稳定性。
稳定性：通过调节夹紧螺栓的松紧度，可以实现对板片间隙的精确控制，确保密封垫片处于最佳的压缩状态，从而保证换热器的密封性和传热效率。
维护方便：由于板式换热器的模块化设计，在需要进行维护和清洗时，只需松开夹紧螺栓，拆卸换热板片即可，这大大降低了维护难度和成本。
3.3 流体流动路径
板片的波纹设计不仅增加了换热面积，还使流体在流经过程中被迫改变流动方向，形成复杂的流动路径。这种流动方式增加了流体的湍流程度，进一步提高了传热效率。此外，通过调节流体的进出口位置，可以实现多种不同的流动形式，如逆流、并流和交叉流，以适应不同的工艺需求。
流动形式选择：逆流形式通常具有最高的传热效率，但压降较大；并流形式压降较小，但传热效率相对较低；交叉流形式则介于两者之间。
流道优化：通过计算流体动力学模拟，可以优化板片的波纹设计和流道结构，进一步提高换热器的性能。
4. 综合协同效果
每一个配件在板式换热器中的作用都是独立而紧密联系的。换热板片提供了热量传递的主要介质，密封垫片确保流体不会混流，夹紧螺栓固定结构并确保密封性，框架提供整体的支撑和稳定性。所有这些配件的协同工作，实现了板式换热器的高效、可靠运行。
整体性能优化：通过合理选择和设计各个配件，可以优化换热器的整体性能，达到最佳的传热效果和运行稳定性。
维护便捷性：模块化结构设计使得设备的维护和清洗更加便捷，减少了停机时间，提高了生产效率。
通过以上各个配件的详细解析，我们可以看到板式换热器的高效运行离不开每一个配件的精密协同。这种设计不仅体现了工程技术的智慧结晶，也为工业生产和日常生活提供了极大的便利。
