一、什么是板式冷却器

板式冷却器由一系列金属板组成，这些金属板通过螺栓或焊接方式固定在一起，形成多个流体通道。每个通道内的流体相互独立，通过板片进行热交换。由于其结构紧凑、传热效率高，板式冷却器在石油化工、食品饮料、供暖、通风与空调等领域得到了广泛应用。

二、板式冷却器的工作原理

2.1. 流体分流

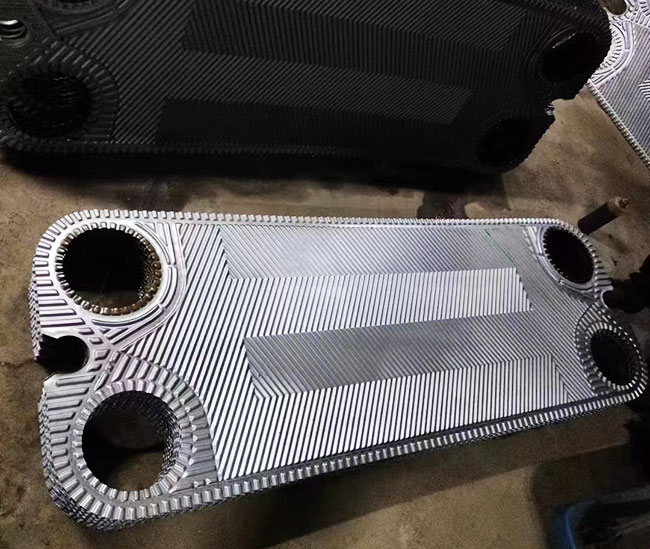

板式冷却器由许多薄金属板片组成，这些板片通过垫片或焊接固定在一起，形成多个平行的流道。流体入口设置在换热器的两端，冷热流体分别进入不同的流道。垫片设计成特殊的形状，保证冷热流体在板片间交替流动，同时防止两种流体混合。

2.2. 热交换过程

热交换过程是板式冷却器的核心部分，以下是具体的步骤：

a. 热传导

导热性能：金属板片通常由不锈钢、钛或其他高导热性材料制成。这些材料能够迅速传递热量，使得热流体的热量通过板片传递给冷流体。
薄板设计：板片非常薄（通常在0.5到1.0毫米之间），减少了热阻，提高了传热效率。

b. 热对流

湍流增强：板片表面通常设计有波纹或其他形状，以增强流体的湍流。这种设计增加了流体的表面积，提高了传热系数，促进了热量的传递。
流动路径：冷热流体在板片间以逆流方式流动，即流体方向相反。这种设计最大化了温度差，提高了热交换效率。热流体从一端流向另一端，而冷流体从另一端流向这一端，热量通过板片逐步传递给冷流体。

c. 热交换区域

均匀分布：冷热流体在板片间均匀分布，确保整个换热器表面都参与热交换。这样可以避免局部过热或冷却不均匀的问题。
多通道设计：根据需要，板片可以排列成多个通道，增加换热面积和流体停留时间，从而提高换热效率。

2.3. 热交换完成与流体汇合

a. 热量传递

温度变化：在热交换过程中，热流体的温度逐渐降低，而冷流体的温度逐渐升高。热量从热流体传递到冷流体，实现预期的冷却或加热效果。
温差利用：逆流设计使得每个位置的温差都得以最大化利用，进一步提高了热交换效率。

b. 流体汇合

出口设计：经过热交换后的冷却液和被冷却液分别从出口流出。出口设计也采用垫片或导流板，确保流体按预定路径流动，不发生混合。
流体控制：流体的流速和流量可以通过阀门或泵来控制，以适应不同的工艺要求和运行条件。

三、热交换效果的优化

为了优化板式冷却器的性能，以下几个方面是关键：

材料选择：选择高导热性和耐腐蚀性好的材料，如不锈钢或钛，能够提高传热效率并延长设备使用寿命。
结构设计：板片的波纹设计和流道布置是关键因素，好的设计能够显著提高传热系数和流体湍流程度。
流体参数：流体的温度、压力和流速对换热效果有重要影响。合理调整这些参数可以最大化热交换效率。
