一、板式换热器是什么
板式换热器是一种用于传递热量的热交换设备，它通过将热源介质和冷却介质分别流经一系列平行排列的金属板片，实现热量的传递和交换。板式换热器通常由一对板包组成，每个板包由一块板片和密封垫交替叠加组成，通过压紧装置将板包紧密堆叠在一起。
在板式换热器中，热源介质和冷却介质在板片之间流动，并通过板片的热传导实现热量的传递。板片通常采用金属材料，如不锈钢或钛合金，以提供高的导热性和耐腐蚀性。板片的表面通常采用波纹或凹凸设计，以增加表面积，提高换热效率。
通过板式换热器，热能可以从热源介质传递给冷却介质，或者将冷却介质的热量排放到环境中。板式换热器广泛应用于工业领域，特别是化工、石油、食品加工等行业，用于加热、冷却、蒸发和冷凝等过程。
相比传统的管式换热器，板式换热器具有更高的换热效率、更小的占地面积、更灵活的设计和更容易清洗维护的优势。
二、板式换热器的构成，都有哪些组件
板片
板片是板式换热器的核心组件，通常由金属材料（如不锈钢、钛合金等）制成。板片之间形成了多个狭窄的通道，用于介质之间的热量传递。
密封垫
密封垫位于板片之间，用于确保介质在板片通道中流动时的密封性。密封垫通常由弹性材料（如橡胶、聚酯等）制成，以适应不同的温度、压力和介质条件。
头盖板和端板
头盖板和端板位于板式换热器的两端，用于固定和支撑板片。它们通常由金属制成，并具有进出口连接口，使介质能够进入和流出换热器。
压紧装置
压紧装置用于将板片、密封垫、头盖板和端板紧密堆叠在一起。它们通常由螺栓、螺母和压紧盖等组成，通过调节压力来确保板片堆叠的紧密度和密封性。
导流板
导流板位于板片之间，用于引导介质在板片通道中的流动，以增强换热效率和均匀性。
进出口管路
进出口管路与头盖板和端板相连接，用于引导介质进入和流出板式换热器。
三、板式换热器板片的选择
板片材料
板片的材料选择应根据介质的特性和工作条件来确定。常见的板片材料包括不锈钢、钛合金、镍合金等。不锈钢适用于大多数一般介质，钛合金和镍合金则适用于腐蚀性介质或高温高压工况。
板片厚度
板片的厚度会影响换热器的传热效率和压降。较薄的板片可以提高传热效率，但可能增加压降。在选择板片厚度时，需综合考虑介质的热传导性质、流速和压降要求。
板片形状和设计
板片的形状和设计会影响换热器的换热效率和阻力特性。常见的板片形状包括平板、波纹、角形等，其中波纹形状可以增加表面积，提高换热效率。
管道连接方式
板片的连接方式可以是焊接、胀接或夹紧等。根据应用要求和操作便捷性，选择适合的连接方式。
清洗和维护
在选择板片时，也要考虑到清洗和维护的方便性。一些板片设计可以方便拆卸和清洗，以保持换热器的性能和效率。
四、换热器板片如何安装
准备工作
在开始安装之前，确保准备好所需的工具和材料。检查板片和其他组件的完整性和清洁度。
检查板片和密封垫
检查板片和密封垫是否损坏或有异物附着，确保它们符合规格要求。
堆叠板片和密封垫
根据换热器的设计要求，依次将板片和密封垫交替叠放在一起，确保垫片与板片完全贴合，并按照正确的顺序进行堆叠。
安装头盖板和端板
将头盖板和端板放置在板片堆叠的两端，并通过螺栓或其他连接方式将其固定在一起。确保紧固件均匀且适当紧固，以确保板片的压紧和密封。
调整压紧装置
使用压紧装置（如螺栓）逐渐调整压力，将板片堆叠紧密，但要避免过度紧固，以免损坏板片或密封垫。
连接进出口管路
根据换热器的设计，将进出口管路连接到头盖板和端板上的对应接口。确保连接紧固，并使用密封垫或密封剂确保连接处的密封性。
检查和测试
完成安装后，进行全面的检查和测试。检查紧固件是否牢固，确认换热器的所有连接点和管路无泄漏。进行必要的压力测试和性能验证，确保换热器正常运行。

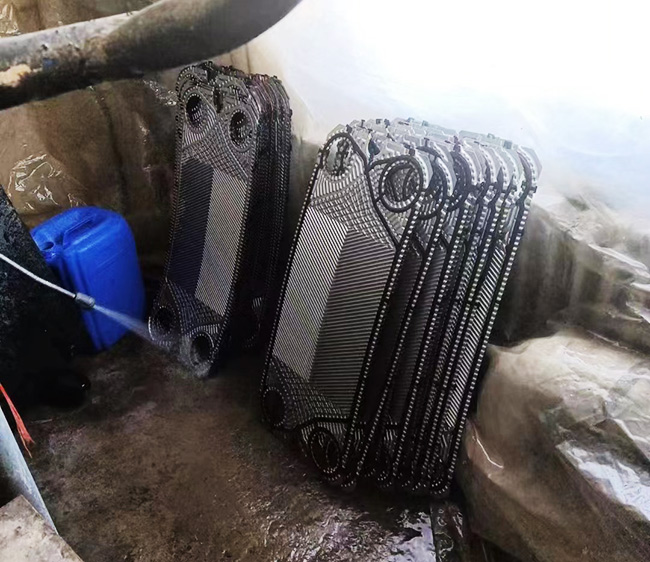

五、换热器板片清洗流程
准备工作
确保清洗所需的工具和设备齐全，如清洗液、喷枪、刷子、高压水枪等。确保安全措施已经采取，如佩戴适当的个人防护装备。
排空介质
在进行清洗之前，必须将换热器中的介质排空，并确保排空完全，避免对清洗操作造成安全隐患。
清除沉积物
使用刷子、喷枪或其他适当的工具，清除板片表面的沉积物。注意不要使用过于硬或锐利的工具，以免划伤板片表面。
清洗液循环
使用适当的清洗液，将其通过换热器的管路循环，以彻底清洗板片的内外表面。清洗液的选择应根据板片材料、沉积物类型和清洗要求来确定。一般而言，清洗液可以是化学清洗剂、溶剂或碱液。
高压冲洗
在清洗液循环后，使用高压水枪或高压清洗装置对板片进行冲洗。通过高压水流冲刷，可以进一步清除残留的沉积物和污垢。
冲洗循环
在完成高压冲洗后，再次循环清洗液通过换热器管路，以确保板片表面的彻底清洁。
最终冲洗
使用清水对换热器进行最终冲洗，以清除残留的清洗液和杂质。
检查和验证
完成清洗后，仔细检查板片的表面，确保无残留的沉积物或污垢。进行必要的性能验证，确保清洗后的换热器能够正常运行。
