1、板式换热器液压扳手优点
板式换热器液压扳手是可拆板式换热器的拆装工具，适用于板式换热器制造厂及使用单位对可拆板式换热器的拆装。与工人拆装相比，只需两个人，拆装效率可提高6倍以上。
板式换热器液压夹紧器由泵站、夹紧油缸、高压油管、管接头等组成。具有体积小、重量轻、操作方便、搬运灵活等特点。
1.1、电动
电动单作用式特点：电动泵站，采用高低压泵组合形式；可实现快速前进与高压加紧;加紧力大。适用于要求加紧效率高的场合。
1.2手动
单作用式特点：手动泵站，采用高低压泵组合形式；可实现高压加紧，加紧力度大。适用于现场不具备电器接线的场合。
1.3电动双作用
电动泵安装有手动换向阀，与电动单作用式相比，除具备以上特点外，还具有夹紧油缸可以快速机动进退的特点，效率更高。
2、应用说明
换热器液压扳手有驱动式液压扳手和中空式液压扳手两大系列。顾名思义，驱动式液压扭矩扳手是靠驱动轴带动相应规格套筒来实现螺母的预紧，只要扭矩范围允许的情况下，可根据替换相应的高强度套筒来完成不同规格的螺栓，为通用型换热器液压扳手，适用范围较广。
在组装、维修特别是抢修过程中需要快速的拆装板式换热器，为了提高组装、维修的速度，希望一次将活动夹板安装到位，即空心液压缸的大行程不小于活动夹板要求的距离。
由于空心液压缸与螺杆同轴，空心液压缸的承力面为环形面，相比同样外形尺寸的承力面为圆形面的液压缸承力面积较小，所能产生的液压推力也较小，产生同样推力的空心液压缸外形尺寸要大于液压缸的外形尺寸，外形尺寸加大会加大液压缸的重量，不便于人工操作。
3、工作原理
板式换热器液压扳手是由工作头、液压泵以及高压油管组成。通过高压油管，液压泵将动力传输到工作头，驱动工作头旋转螺母的拧紧或松开。液压泵可以由电力或压缩空气驱动。
板式换热器液压扳手的工作头主要由三部分组成，框架（也叫壳体），油缸和传动部件。油缸输出力，油缸活塞杆与传动部分组成运动副，油缸中心到传动部件中心这个距离是液压扳手放大力臂，油缸出力乘以力臂，就是板式换热器液压扳手理论输出扭矩，由于摩擦阻力存在，液压扳手实际输出扭矩要小于理论输出扭矩。

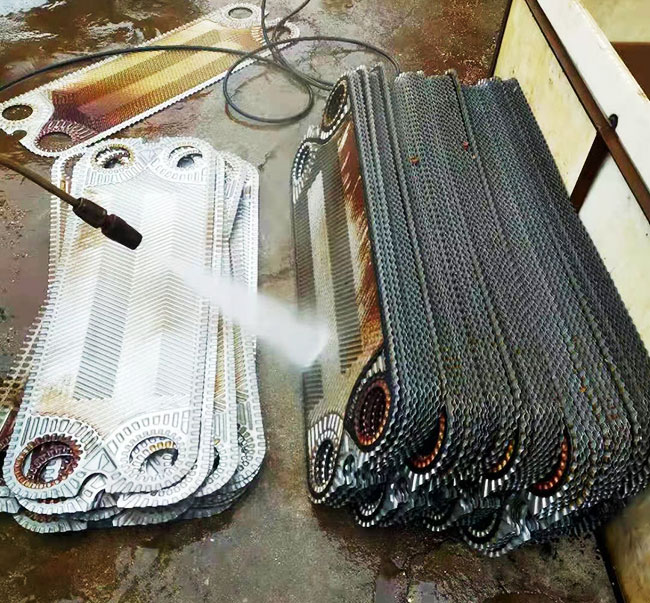

4、换热器清洗工程案例
